無煙火鍋抽煙機霧氣凈化裝置的制造方法


[0001]本無煙火鍋抽煙機新型涉及一種烹調時油煙凈化裝置，具體的講涉及一種無煙火鍋油煙機霧氣凈化裝置。


[0002]火鍋一直以來都受到廣大消費者的歡迎，人們圍坐在火鍋旁，邊煮邊吃，邊吃邊談，成為人們歡聚、喜慶、洽談、交流的好方式，好場所，然而由于在煮食的過程中，產生大量油煙、水汽造成店堂內彌漫大量的“火鍋味”，不僅污染空氣，造成就餐環境不佳，而且還會在消費者的衣服上留下久久不能消退的火鍋味，這在一定程度上影響了火鍋的推廣。
[0003]為了解決上述問題，嵐慧開發了一種“火鍋油煙霧氣凈化器的凈化裝置”在凈化是內裝入一定深度的水，水被水栗抽到噴管中，并從噴水口噴出，設在擋板上，形成水膜，當含有油煙霧氣的氣體僅風機吸入到凈化室中時，氣體在壓力的作用下穿過水膜從排風管排出，在此過程中，氣體中夾帶的油煙被水膜截住，被帶入水中，并同時對氣體進行降溫，該無煙火鍋火鍋桌使用的火鍋油煙凈化裝置，更清潔、更衛生、使用更方便。
[0006]為了實現上述目的，本無煙火鍋抽煙機新型的技術方案為:一種火鍋油煙霧氣凈化裝置，包括箱體，在無煙火鍋抽煙機箱體內的下部隔有一個密閉凈化室，無煙火鍋抽煙機凈化室內設有對油煙抽煙機對吸入的氣體全部凈化在循環吸排，不再把氣體排到凈化器外。

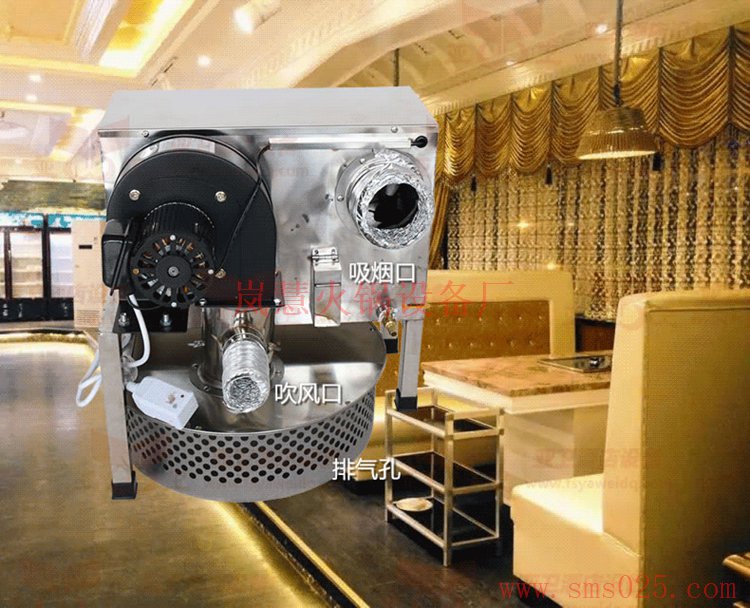

[0005]針對現有的問題，本公司開發的無煙火鍋抽煙機新型的目的在于提供一種適合具有多個小鍋的霧氣進行噴淋清洗的水霧噴射裝置，其te征在于:無煙火鍋抽煙機在箱體內的上部設有吸氣管和吹氣管，將凈化室與外界連通，在箱體的上部側壁上開有吸風口，無煙火鍋抽煙機無煙火鍋抽煙機吸風口上設有密封吸氣罩，無煙火鍋抽煙機吸氣罩位于箱體外，無煙火鍋抽煙機吸氣罩上開有若干吸氣口，無煙火鍋抽煙機吸氣管進口與吸風口連通，無煙火鍋抽煙機吸氣管上設有風機，無煙火鍋抽煙機吹氣管的下端管口上設有過濾網，無煙火鍋抽煙機吹氣管伸到箱體外。

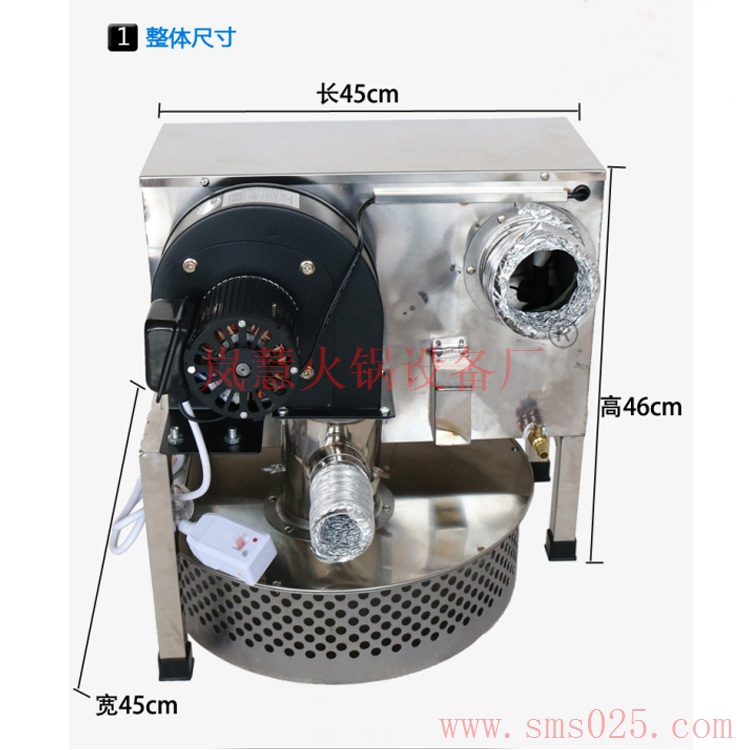

[0007]嵐慧無煙火鍋抽煙機采用上述方案，使用無煙火鍋抽煙機時，只需要將火鍋無煙火鍋抽煙機的抽吸口通過管道對應連到吸氣罩上的吸氣口上，將無煙火鍋油煙霧氣凈化裝置整體放在桌子下面，客戶整體購買，安裝容易。
[0008]在吹氣管的下端設置過濾網，油煙在經過水霧噴射裝置噴出的水霧進行凈化后，再經過過濾網，可以將氣體中夾渣的液態水和液態油進行攔截、吸附，除去煙氣中的味道，使得排出的氣體更干凈、更衛生。過濾網僅僅是在后續凈化處理中使用，沒有用于直接吸附油煙霧氣，使用壽命長，成本低。

[0009]在上述方案中:無煙火鍋抽煙機過濾網為裝在吹氣管下端管口上的活性炭過濾網?；钚蕴课叫Ч茫瑑艋Ч?。
[0010]在上述方案中:無煙火鍋抽煙機吹氣管的下部分支有排風管，無煙火鍋抽煙機排風管伸到箱體外。在吹氣管上設置排風管，排風管和吹氣管上均可安裝上閥門，這樣，對于沒有吹風口的火鍋裝置我們可以選擇直接將凈化后的煙氣通過地下管道排出，排出的氣體不再含有“火鍋味”，凈化效果更好。對于有吹風口的火鍋裝置，我們可以選擇吹氣管與火鍋裝置的吹風口相連，將氣體循環吸排，不排出氣體，使用方便靈活。
[0011]在上述方案中:無煙火鍋抽煙機水霧噴射裝置包括擋板、水栗、水管和噴管，其中擋板豎直安裝在凈化室的上部，將無煙火鍋抽煙機凈化室的上部分成兩個腔室，且該擋板位于吸氣管和吹氣管之間，在該擋板上均布有供氣體穿過的通孔，無煙火鍋抽煙機噴管的噴射段的中軸線與該擋板平行，并靠近該擋板的上端，該噴管的一端封閉，另一端經水管與無煙火鍋抽煙機栗的出口相連，在該噴管的管壁上沿軸向分布有一排噴水口，該噴水口指向無煙火鍋抽煙機擋板的上端，無煙火鍋抽煙機水栗位于凈化室的底部。凈化效果好。

[0012]在上述方案中:無煙火鍋抽煙機擋板的上部彎曲形成一個開口向下的U形安裝槽，無煙火鍋抽煙機噴管固定在該安裝槽內。
[0013]在上述方案中:無煙火鍋抽煙機箱體上端設有箱蓋，在箱蓋上設有兩個供吹氣管伸出的孔，無煙火鍋抽煙機吹氣管從該孔伸到箱體外，無煙火鍋抽煙機排風管從箱體的側面伸出。
[0014]本無煙火鍋抽煙機新型的有益效果是:與現有技術相比，本無煙火鍋抽煙機新型使用安裝方便，適合具有多個小鍋的火鍋桌使用。對吸入的夾帶油煙霧氣的氣體進行水膜清洗凈化后，再進行活性吸附，使得凈化效率高，凈化效果更好，排出的氣體不再含有火鍋味，結構簡單，使用方便，成本低。
